并在其中點作上標志，2.10.5鋼繩網的縫合：從系統的一端開始，先將縫合繩中點固定在每一張網的上緣中點。從中點開始用一半縫合繩向左逐步將網與兩根支撐繩纏繞在一起，直到用繩卡將兩根支撐繩聯結在一起的地方之后，用縫合繩將網與不帶減壓環的一根支撐繩纏繞在一起，當?shù)竭_柱頂掛座時，將縫合繩從掛座的前側穿地，并繼續轉向右纏繞不帶減壓環的一根支撐繩，直到聯結兩根支撐繩的繩卡之后。2.10.4將縫合繩按單張網周邊長的1.3倍截斷從這里開始用縫合繩將網與兩根支撐繩纏繞在一起，直到跨越鋼繩網下緣中點1m為止，后用繩卡將縫合繩與鋼繩網固定在一起，繩卡應放在離縫合末端約0.5m的地方，。
2.10.6縫合繩的另一半從網上緣中點開始向右縫合，直到與另一張網交界的地方轉向下起，后使左右側的縫合端頭重疊1m。2.11 格柵網的安裝2.11.1格柵網鋪掛在鋼繩網的內側，并應疊蓋鋼繩網上緣并折到網的外側5cm，用扎絲將鋼繩網與格柵網聯結在一起。
2.11.2格柵網底部與地面之間不留縫隙，用一些石塊將格柵網底部壓住，2.11.3每張格柵網之間應疊蓋10cm，2.11.4用扎絲將格柵網固定到鋼繩網上，每平方米固定約為4處。2.12每隔50m設置φ16中間加固拉錨繩一處。












3，施工主要機具及人員3.1工程機械：空壓機*臺，潛孔鉆*臺，鉆機*臺，注漿泵，攪拌機*套，電焊機*臺，搗固棒*臺。3.2施工工人：*名。被動防護系統簡介被動防護系統是由鋼絲繩網，高強度鐵絲格柵網，錨桿，工字鋼柱，上下拉錨繩，消能環，底座及上下支撐繩等部件構成。系統由鋼柱和鋼繩網聯結組合構成一個整體，對所防護的區域形成坡面防護，從而阻止崩塌巖石的下墜，起到邊坡防護的作用。
鋼繩網被動防護系統的特點在于：系統的柔性和攔截強度足以吸收和分散傳遞預計的落石沖擊功能，消能環的設計和采用使系統的抗沖擊能力得到進一步提高。與鋼性攔截和砌漿擋墻相比：改變了原有施工工藝。使工期和資金得到減少。
避免了剛性坡面防護設計中，參數與防護等級不相稱或相差較大等缺點，針對不同的防護等級，公司開發設計出不同能量等級的產品與之相配套。防護能量從kj，并已能對高達5000kj的更高能級進行特殊防護。鋼繩網被動防護系統在材料的設計上考慮了易于安裝，即用量少量的錨桿和少量的開挖來實現快速簡例的施工安裝，即用少量的錨桿和少量的開挖來實現快施工除少量的以錨桿安裝為主的基礎施工外，主要為積木式的安裝作業。本系統以崩塌落石的沖擊能作為工程施工的設計選型依據施工安裝和維修人員僅需要少量常規機具即可進行系統的安裝，維修和部件更換。

施工準備為被動防護網施工質量，在施工前要求對人，機，料進行周密的安排布置，嚴格控制進場原材料質量，提高現場施工技術人員特別是一線操作工人的技術水平。1，人員組織1.1對所有參與施工的人員進行嚴格技術交底，使其充分掌握具體施工工藝，樹立質量的意識。組織以項目總工為主的技術培訓會，使操作工人對棚洞框架結構型式等熟悉掌握，做到心中有數，使工人充分了解施工工藝，做到施工中忙而不亂。一現場施工在受控，有序進行。
1.2其次嚴格作業值班制度，現場每一作業時間段內都有主要施工負責人進行現場管理和技術指導工作，投入足夠的施工一員，工人輪班作業，不搞疲勞戰術。2，材料組織根據現場施工組織情況，在施工前將所需材料提前運送至現場，所有進場材料均應經過試驗室檢驗，并滿足招投標文件及設計對原材料各項指標的要求。








鋼絲繩：符合要求環形網：符合要求格柵網：符合要求，減壓環：直徑為448cm，鋼柱：符合要求二，施工方案1，施工安裝工藝要求1.1被動安全系統布置應沿等高線走向，1.2被動安全系統大允許初始鉛垂直度為柱間距的3%。
中間加固拉錨桿抗拔力≥40KN，側拉錨桿抗拔力≥50KN，1.4錨固：結構堅實的地質采用A類錨固，松碎結構的軟地質采用B類錨固。A類錨固：鋼柱基礎及錨桿孔眼鉆鑿地層處于穩定基巖或覆蓋層很薄，可直接鉆鑿錨桿孔眼，然后采用M30水泥砂漿或純水泥漿錨固，B類錨固：鋼柱基礎及錨桿孔眼鉆鑿地層處于土質地層時，由于成孔錨固后其抗拔強度下降，需采用C20鋼筋混凝土，鋼筋籠采用Φ16螺紋鋼筋制作。1.3上拉錨桿鋼筋保護層厚度不小于20mm，以提高錨固強度。
1.5當采用A類錨固時鋼柱混凝土基礎地腳螺栓錨桿孔徑不小于Φ42，基礎頂面用薄層C20細石混凝土或M20水泥砂漿抹平。1.6 當基礎所處地層為厚度小于混凝土基礎深度的覆蓋層時，覆蓋層部分用混凝土置換，下部直接鉆鑿錨桿孔，形成復合基礎。

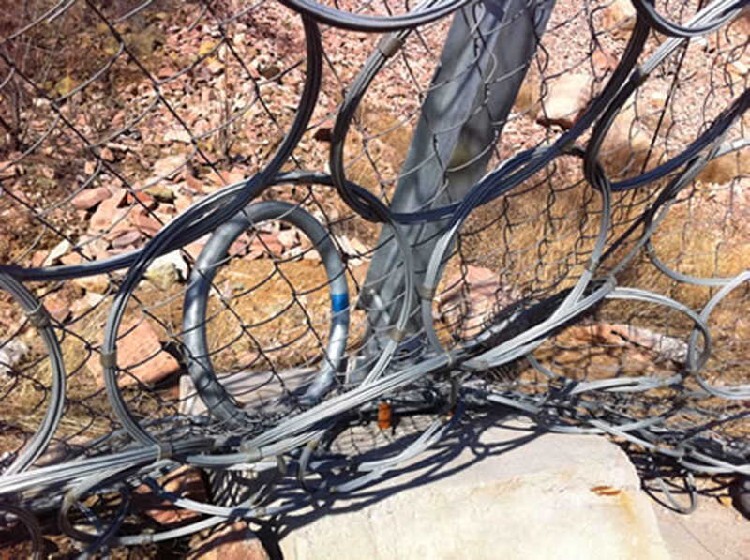

環形防護網產品特性：用數股鋼絲盤結成環形相互套接而形成的網。適用于建筑設施旁有緩沖地帶的高山峻嶺，把巖崩，飛石，雪崩，泥石流攔截在建筑設施之外，避開災害對建筑設施的毀壞。其作用是攔截落石防護能量一般為150kj--2000kj。
【被動邊坡防護網】(1）SNS邊坡柔性防護網安裝步驟按設計并結合現場實際地形對鋼柱和錨桿基礎進行測量定位?，F(xiàn)場放線長度應比設計系統長度增加約3～8%，對地形起伏較大，系統布置難沿同一等高線呈直線布置時取上限（8%）；對地形較平整規則，系統布置能基本上在同一等高線沿直線布置時取下（3%）；在此基礎上，柱間距可有為設計間距20%的縮短或加寬調整范圍。










（2）基坑開挖(對覆蓋層不厚的地方，當開挖至基巖而尚未達到設計深度時，則在基坑內的錨孔位置處鉆鑿錨桿孔，待錨桿插入基巖并注漿后才灌注上部基礎砼)。（3）預埋錨桿并灌注基礎砼(對巖石基礎，2，3工序應為鉆鑿錨桿孔和錨桿安裝，對砼基礎，亦可在灌注基礎砼后鉆孔安裝錨桿)。
（4）基座安裝：將基座套入地腳螺栓并用螺帽擰緊。（5）鋼柱及上拉錨繩安裝（6）側拉錨繩的安裝：安裝方法同上拉錨繩，只是在上拉錨繩安裝好后進行。（7）上支撐繩安裝（8）下支撐繩安裝（9）鋼繩網的安裝（10）鋼絲繩網格柵安裝。

環形防護點：1，沖擊時環孔能夠發生幾何形態變形2，展現更為的柔性特性3，更為強大的能量吸收能力4，實現動能高達3000KJ以上的落石攔截5，更大的彈性工作范圍6，更小的維護需求7，立環孔間的相互套接。
8，局部破壞后的更換修復更易更省邊坡防護網產品是在國際的邊坡防護標準下產生的新一代柔性防護產品，因此也稱其為SNS柔性邊坡防護網。邊坡防護網產品主要分為主動防護網和被動防護網兩個大的產品系列，并在每個系列下有多種產品型號在應對不同的邊坡環境和防護要求。





邊坡防護網價格方面也是根據不同的產品系列和不同的產品型號價格也不相同，一般的主動防護網產品是35-40元/平米，被動防護網產品根據型號不同價格一般在90-300元/平米不等。被動邊坡防護網說明:被動邊坡防護網。
被動邊坡防護網簡介：被動防護是由鋼絲繩網，環形網，（需攔截小塊落石時附加一層鐵絲格柵），固定系統（錨桿，拉錨繩，基座和支撐繩）減壓環和鋼柱四個主要部分構成。鋼柱和鋼絲繩網連接組合構成一個整體，對所防護的區域形成面防護，從而阻止崩塌巖石土體的下墜，起到邊坡防護作用。 　




　 被動邊坡防護網。
材質：鋼絲繩網，支撐繩和減壓環構造：由鋼絲繩網或環形網（需攔截小塊落石時附加一層鐵絲格柵），固定系統（錨桿，攔錨繩，基座和支撐繩），減壓環和鋼柱四個主要部分構成產品特性：系統的柔性和攔截強度足以吸收和分散傳遞預計的落石沖擊動能,消能環的設計和采用使系統的抗沖擊能力得到進一步提高.與剛性攔截和砌漿擋墻相比較,改變了原有施工工藝,使工期和資金得到減少。

總長1m，絲口M24×100，錨孔直徑為Φ42，拉錨繩采用Φ16單股鋼絲繩，總長度10m，錨桿孔徑不小于42mm。2，施工工序2.1施工前按設計并結合現場地形對鋼柱和錨桿基礎進行測量定位，現場放線長度應比設計系統長度增加3%～8%，對地形起伏較大，系統布置難沿同一等高線呈直線布置的取上限(8%)，對地形較平整規則，系統布置能基本上在同一等高線沿直線布置是取下限(3%)，在此基礎上。1.7 鋼柱基礎地腳螺桿用Φ25螺紋鋼筋加工制作柱間距可以為設計間距20%的縮短或加寬調整范圍。










2.2基坑開挖(對覆蓋層不厚的地方，當開挖至基巖而尚末達到設計深度時，則在基坑內的錨孔位置處鉆鑿桿孔，待錨桿插入基巖并注漿后才灌注上基礎砼)。2.3預埋錨桿并灌注基礎性砼(對巖石基礎，2，3工序向為鉆鑿錨桿安裝)對砼基礎亦可在灌注基礎砼后鉆孔安裝錨桿。
2.4 基座安裝將基座套入地腳螺栓并用螺帽擰緊。2.5 鋼柱安裝2.5.1將鋼柱順坡向上放置并使鋼柱底部位于基座處，2.5.2將上拉錨繩的掛環掛于鋼柱掛座上，然后將拉錨桿的另一端與對應的上拉錨桿套連接并用繩卡暫時固定(設置中間加固和下拉錨繩時，同上拉錨繩一起安裝或待上拉錨繩安裝好后再安裝均可)。
2.5.3將鋼柱緩慢抬起并對準基座，然后將鋼柱底部插入基座中，后插入連接螺桿并擰緊，2.5.4通過上拉錨繩來按設計方位調整好鋼柱的方位，拉緊上拉錨繩并用繩卡固定。2.6 Φ16側拉錨繩的安裝安裝方法同上拉錨繩，只是在上拉錨繩安裝好后進行。

其次嚴格作業值班制度，現場每一作業時間段內都有主要施工負責人進行現場管理和技術指導工作，投入足夠的施工一員，工人輪班作業，不搞疲勞戰術。2，材料組織根據現場施工組織情況，在施工前將所需材料提前運送至現場，所有進場材料均應經過試驗室檢驗，并滿足招投標文件及設計對原材料各項指標的要求。









鋼絲繩：符合要求環形網：符合要求格柵網：符合要求，減壓環：直徑為448cm，鋼柱：符合要求二，施工方案1，施工安裝工藝要求1.1被動安全系統布置應沿等高線走向，1.2被動安全系統大允許初始鉛垂直度為柱間距的3%。
中間加固拉錨桿抗拔力≥40KN，側拉錨桿抗拔力≥50KN，1.4錨固：結構堅實的地質采用A類錨固，松碎結構的軟地質采用B類錨固。A類錨固：鋼柱基礎及錨桿孔眼鉆鑿地層處于穩定基巖或覆蓋層很薄，可直接鉆鑿錨桿孔眼，然后采用M30水泥砂漿或純水泥漿錨固，B類錨固：鋼柱基礎及錨桿孔眼鉆鑿地層處于土質地層時，由于成孔錨固后其抗拔強度下降，需采用C20鋼筋混凝土，鋼筋籠采用Φ16螺紋鋼筋制作。1.3上拉錨桿鋼筋保護層厚度不小于20mm，以提高錨固強度。











1.5當采用A類錨固時鋼柱混凝土基礎地腳螺栓錨桿孔徑不小于Φ42，基礎頂面用薄層C20細石混凝土或M20水泥砂漿抹平。1.6 當基礎所處地層為厚度小于混凝土基礎深度的覆蓋層時，覆蓋層部分用混凝土置換，下部直接鉆鑿錨桿孔，形成復合基礎。
