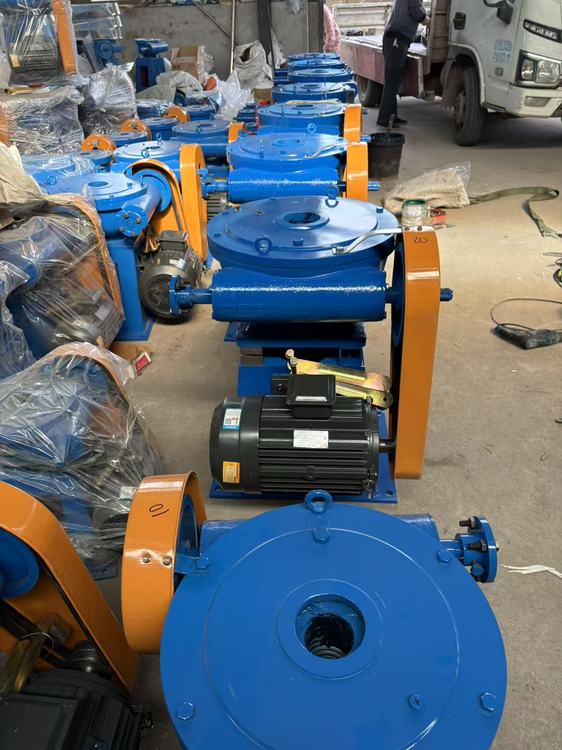

紹興10噸手電啟閉機  紹興LQ型螺桿式啟閉機

 螺桿啟閉機又稱螺桿式啟閉機,是一種用螺紋桿直接或通過導向滑塊、連桿與閘門門葉相連接,螺桿上下移動以啟閉閘門的機械。隨著水利水電工程的廣泛開展,用于水庫灌區河道堤壩,水力電站等工程項目上的啟閉機,閘門被大量采用。而其安裝調試技術及使用保養的知識也應大力推廣。

    本廠生產的lq型螺桿式啟閉機,小噸位有平推式和側搖式,可帶機鎖裝置,大噸位(5t-60t)有手動式、手電兩用式和直聯式,可配高度行程及過載保護裝置。產品啟閉靈活,經久耐用,自動化程度高,是水利工程理想的機械設備,可為您的工程提供成套設備,并可協助設計、安裝。

啟閉機閘門

一、閘門啟閉機運行,由單位負責人發出調度指令。不經調度擅自啟閉,將嚴肅追究有關人員責任

二、非本單位工作人員一律不得操作啟閉機及相關設備。

三、操作人員熟悉操作,思想集中,堅守崗位,加強監視。啟閉過程中,操作人員應注意安全。

四、開機啟閉前,應先檢查絲桿所處位置,電機、變速箱、皮帶等有無異常,確認正常后,再通電啟閉,并將調度人、操作人、啟閉目的、設備檢查情況、開機時間填寫在《閘門啟閉機運行記錄》上。

五、停機斷電完成啟閉后,應將關機時間、開關絲數量、設備運行情況等登記在《閘門啟閉機運行記錄》上,并將啟閉時間、開關絲數量、調度人、操作人、啟閉用途等情況登記在《水雨情觀測表》上。

六、啟閉過程中若中途停電,應將倒順開關置于空檔的位置并拉閘斷電后,再卸掉皮帶以手動方式啟閉。

七、監視閘門啟閉機運行情況應注意以下幾點:1、注意閘門啟閉機絲桿是否按要求的方向進行移動,電機、變速箱運行是否良好,變速箱與絲桿轉輪是否同步運動。

2、觀察電機轉速、溫升是否正常,振動是否過大,聲音是否異常。若發現異常情況時,應立即停機檢查,防止設備變形或損壞,并向調度人和分管工程領導報告。

3、啟閉完畢停機后,應再次校核閘門開關絲數量是否準確。

紹興10噸手電啟閉機 紹興 LQ型螺桿式啟閉機

電裝式啟閉機的工作原理:

此款啟閉機是機電一體化全密封式結構,適用于戶外工作,采用蝸輪蝸桿傳動。內部設有行程限位和扭矩保護裝置,行程限位裝置則由一組計數齒輪和硬接觸點限位開關構成,當閘門開或關到位時,計數齒輪帶動行程限位桿,使硬接觸點限位開關工作,自動停止閘門開、關動作。當由于某種原因行程限位開關未動作引起扭矩增大時,扭矩保護開關動作,保護啟閉裝置不受意外損傷。電動裝置上另設計指針式開度指示器、加熱電阻。指針式開度指示器與計數齒輪相連,能夠直觀地反映出閘門所處的開關位置,加熱電阻在啟閉機工作時自動接通,用以去除電動裝置內的潮氣,確保內部干燥,各電器原件的工作可靠。啟閉螺母與電動裝置輸出端采用牙嵌式連接器,牙嵌式連接器的卡爪留有間隙,使閘門開啟時的瞬間產生錘擊作用,達到錘擊啟動的目的,增大閘門啟閉時的予起力。鑄鐵支座呈封閉式結構,用以承受啟閉閘門時的重力或反支力,內裝承重軸承,外觀精美。既可以現場控制,又可以遠程控制。手動、電動自動切換。

          鑄鐵鑲銅圓閘門結構型號: 單向升桿式方、圓閘門(型號:SFZ、SYZ); 單向暗桿式方、圓閘門(型號:AFZ、AYZ); 雙向升桿式方、圓閘門(型號:SSFZ、SSYZ); 啟閉機按結構分為:手輪式(型號:QSL)、手搖式(型號:QSY)、手電兩用式(型號:QDA)及雙吊點式(型號:QDS、QSS)PZY鑄鐵鑲銅圓閘門安裝形式a) 靠壁式:適用于圓閘門φ200-φ1200,方閘門300-1000等單向閘門的安裝,土建預留孔比閘門口徑大100mm。 b) 附壁式:適用于所有規格的單向及雙向閘門的安裝,土建預留與閘門口徑相同。c) 法蘭式:適用于所有規格的單向及雙向圓閘門的安裝,穿墻管的法蘭密封面尺寸應與閘門的法蘭密封面尺寸一致,穿墻管應伸出墻面150-200mm以確保安裝,當穿墻管為鋼管時,需與閘門法蘭配制一只鋼法蘭,安裝時兩法蘭裝配后再與穿墻管焊接,法蘭標準為:JB/T81-94,PN0.25MPa。 d) 平底式:適用于泥沙量較大,特別有塊狀物容易在閘門前造成堵塞的場合。e) 下開式:適用于上開時無空間的場合,只適用于單向閘門安裝。 f) 自撐式:適用于渠道安裝,上部無法設置啟閉機
