呼倫貝爾10KN手搖螺桿啟閉機 QL-2T手板式啟閉機

QL-2T手板式啟閉機安全操作規程

1.工程施工單位,要將啟閉機應安裝在平整堅實、視野良好的地基之上,機身和地錨牢固。要求啟閉機與導向滑輪中心線應垂直對正,啟閉機距離滑輪一般應不小于十五米。

2.在調裝作業前,應檢查鋼絲繩、離合器、制動器、保險棘輪,傳動滑輪等,確定安全可靠,方可操作。鋼絲繩在卷筒上排列整齊,作業中少需保留三圈。在作業時,不準有人跨越啟閉機的鋼絲繩經防止出現意外。

3.在吊運重物需在空中停留時,除使用制動器外,并應用棘輪保險卡牢。操作時,嚴禁擅自離開崗位。

4.工作中要聽從指揮人員的信號,信號不明或可能引起事故時,應暫停操作,待弄清情況后方可繼續作業。作業中突然停電,應立即拉開閘刀,并將運送物件放下。

QL-2T手板式啟閉機結構特點:

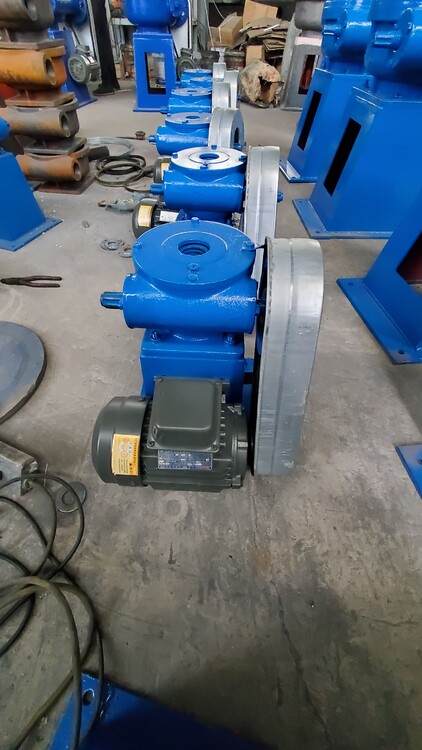

??1、手電兩用啟閉機采用螺桿螺旋傳動實現對閘門、堰門的啟閉。傳動螺桿均采用梯形螺紋并設有平面軸承,具有安裝維護簡單,操作輕巧靈活等特點。

??2、電動啟閉機采用正齒輪-蝸桿-蝸輪二級減速,滿足轉速慢,轉矩大的工作狀態。

??3、行程控制機采用十進計數器原理,控制行程的誤差0.5%,轉矩保護控制是通過蝸桿產生軸向位移,來達到保護電器的原理。

??4、根據環境的要求可分為普通型、戶外型、防爆型以滿足不同的要求。

5、開度指示采用齒輪傳動, 可靠,并具有開閉信號燈光指示。

呼倫貝爾10KN手搖螺桿啟閉機 QL-2T手板式啟閉機

QL-2T手板式啟閉機的載荷試驗方法

1、啟閉機操作人員掌握啟閉機的結構、性能與操作方法,并有一定的機械知識,以確保機器的正常運轉。

2、操作前,對起閉機進行全面檢查,各部位潤滑情況是否良好,螺栓有無松動。

3、當啟閉機運轉時,操作人員不得離開現場,發現問題立即停機。

4、對機器進行維修時,清除載荷。

5、在使用時,需隨時由注油孔注入潤滑油,要經常保持足夠的潤滑油,螺桿要定期清除油垢,涂護新油,以防銹蝕。

啟閉機用于各類大型給排水、水利水電工程。用于控制各類大、中型鑄鐵閘門及鋼制閘門的升降達到開啟與關閉的目的。按類型分為:液壓啟閉機,卷揚啟閉機,門機,手輪啟閉機,手搖啟閉機,螺桿式啟閉機等。

QL-2T手板式啟閉機安裝使用說明

1、安裝時機體要與底梁保持平衡,絲杠與閘門垂直,不得傾斜。

2、使用前由注油孔注入適量機油,再往絲桿涂抹黃油,便于正常使用,以延長使用壽命。

3、使用時,先手搖啟動上下幾次,達到規范后方可帶電使用。距閘底約5-10cm時,手動關閉。

4、啟動力距較大時,應檢查是否有閘門卡住現象,不應急于啟動,以免造成機器損壞。

呼倫貝爾10KN手搖螺桿啟閉機 QL-2T手板式啟閉機

QL-2T手板式啟閉機閘門的配合使用操作程序

1 一般說明

本機采用現場控制,現場監視閘門位置的控制方式。提升閘門前,利用塔體內的充水平壓系統進行充水平壓,使門體上、下游的水壓力大至相等,經確認平壓之后,才能進行提升閘門操作。

2 閘門提升操作程序

按控制柜“起升”按鈕,電動機作提升方向旋轉,閘門上升,至上極限位置時,高度傳感器(或主令控制器)動作并自動切斷電源,制動器抱閘,閉機停止運行。閘門提升后,若長期不予用,應將其鎖定到檢修平臺。

3 閘門下放操作程序

關閉閘門之前,應先通過點動,使閘門稍微提起,解除對閘門的鎖定,然后按控制柜“下降”按鈕(閘門鎖定已解除) ,電動機作下降方向旋轉,閘門下降,至下極限位置時,高度傳感器(或主令控制器)動作,并自動切斷電源,制動器抱閘,閉機停止運行。

QL-2T手板式啟閉機安裝

1、 一定要保持基礎布置平面水平180°;啟閉機底座與基礎布置平面的接觸面積要達到90%以上;螺桿軸線要垂直閘臺上的水平面;要與閘板吊耳孔垂直,避免螺桿傾斜,造成局部受力而損壞機件。

2、 將啟閉機置于安裝位置。把一個限位盤套在螺桿上,將螺桿從橫梁的下部旋入啟閉機,當螺桿從啟閉機上方露出后,再套上限位盤。螺桿的下方與閘門連接。

3、 啟閉機的基礎建筑物安裝穩固安全。機座和基礎構件的混凝土,按圖紙的規定澆筑,在混凝土強度未達到設計強度時,不準拆除和改變啟閉機的臨時支撐,更不得進行試調和試運轉。

4、 安裝啟閉機根據閘門起吊中心線,找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。

5、 啟閉機電氣設備的安裝,符合圖紙及說明書的規定,全部電氣設備均可靠的接地。

6、 每臺啟閉機安裝完畢,對啟閉機進行清理,補修已損壞的保護油漆,灌注潤滑脂。

QL-2T手板式啟閉機調試

1、啟閉機在無荷載的情況下,三相電流不平衡不超過正負10%,并測出電流值。

2、上下限位的調節:當閘門處于全閉的狀態時,將上限壓緊上行程開關并固定在螺桿上。當閘門處于全開時,將下限位盤壓緊下行程開關并固定在螺桿上。

3、啟閉機的主令控制器調整,閘門升降到上、下限位時的誤差不超過1cm。

4、安裝后,一定要作試運行,一做無荷載試驗,即讓螺桿作兩個行程,聽其有無異常聲響,檢測安裝是否符合技術要求。二作載荷試驗,在額定載荷下,作兩個行程,觀察螺桿與閘門的運行情況,有無異?，F(xiàn)象。確認無誤后方可正式運行。

5、操作人員掌握啟閉機的結構、性能與操作方法,并有一定的機械知識,以確保機器的正常運轉。

6、操作前,對啟閉機進行全面檢查,個部位潤滑情況是否良好,螺栓有無松動。電動啟閉時檢查電源線路是否接通,開關是否良好。

7、電動運轉時,操作人員不得離開現場,發現問題立即停機。

8、啟閉機維修時,清除載荷。

9、在使用時,需隨時由注油孔注入潤滑油,要經常保持足夠的潤滑油,螺桿要定期清除油垢,涂護新油,以防銹蝕。
